來看下圖：

      我們看到圖中電動機的定子上繞有許多漆包線，這些漆包線就是電動機的定子繞組，而且是三相的。至于為何電動機需要在定子中繞上三相繞組，其原因就是要在定子磁路中產生旋轉磁場，使得電動機的轉子在旋轉磁場的驅動下作旋轉運動。這方面的說明樓主可參閱任何一本電工書，或者看電機學課程，以及電機與拖動課程。這里不做說明。
      既然電動機繞組中引入了三相交流電，則各相繞組之間必須絕緣，否則會發生絕緣擊穿事故；即使對于同一相繞組也要有良好的絕緣，須知它們之間也有電位差。
      電動機三相繞組之間的絕緣是防止出現“工作性”的絕緣擊穿短路事故。對應地，此類絕緣又被稱為相間絕緣；電動機三相繞組對外殼的絕緣就是防止對地絕緣擊穿短路事故。對應地，此類絕緣又被稱為對地絕緣。
      對地絕緣被破花后往往還伴隨著人身傷害現象，所以常常把電動機對地絕緣破壞稱為電動機的“碰殼事故”。
明白了相間絕緣和對地絕緣后，我來引出幾個問題：
      （1）電動機的絕緣能力被分為幾個等級？常見的是什么絕緣等級？
      （2）電動機的絕緣能力與溫度有關嗎？
      （3）在電動機的實際控制線路中，如何對電動機的絕緣破壞實施保護？
      （4）為了防止電動機絕緣的碰殼事故造成人身安全事故，低壓配電網采取了若干種接地系統加以防范。這幾種接地系統是什么？如何實現電動機碰殼事故時避免出現人身傷害？
      （5）對于家用電器，例如電冰箱中的電動機，如果它也出現了絕緣破壞現象，那么室內配電線路應當采取何種措施加以保護？對防范人身安全事故又應當采取何種措施？
      （1）電動機的絕緣能力被分為幾個等級？常見的是什么絕緣等級？
            答：在一般情況下，電動機采用E級絕緣
      （2）電動機的絕緣能力與溫度有關嗎？

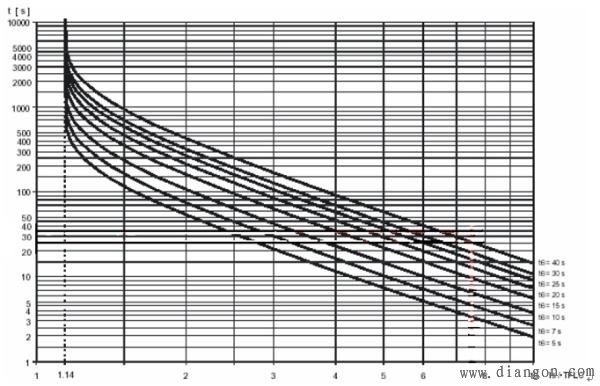

            答：是，電動機的絕緣能力與溫度有關，是溫度的函數我們讓電動機的工作電流持續保持為額定電流值的數倍，然后運行直至燒毀，對應的曲線如下：
      在圖中，IS是起動電流，TFLG是滿載電流，所以橫坐標就是起動電流與滿載工作電流的比值。圖中的縱坐標是電動機的起動時間。
      我們來看從下往上第3條曲線，該曲線是t6=10s。若電動機起動電流比是6倍，則對應的起動時間是10秒。我們由此知道該電機工作于重載起動和運行狀態。這條曲線是設計電動機熱保護裝置（例如熱繼電器以及馬達微機保護裝置）的依據。
